FRW-SH隧道防火涂料

产品简介

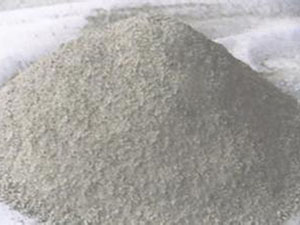

FRW-SH隧道防火涂料，主要由粘结剂、防火蛭石，闭孔珍珠岩、成炭剂、脱水剂、防火填料及颜料等组成。主材防火填料主要有氢氧化铝、高岭土、硼砂、滑石粉、碳酸钙等、这些原料在受热分解时一方面要吸收大量热量；另一方面，如硼砂、氢氧化铝、碳酸钙等会不断产生大量的水汽或二氧化碳，在材料周围形成惰性屏障，减缓燃烧速度。起到阻滞火势以较长时间内蔓延的作用，从而起到防火的作用。

产品特点

1. 单组份，无需另行添加胶水等粘结剂，使用方便；
　　2. 涂层防火性能卓越，在高温火焰冲击下性能同样稳定；
　　3. 粘结力强，施工性能极佳，人工或机械施工皆宜；
　　4. 干密度小，有明显的消音、降噪作用；
　　5. 涂层能降低汽车排放的酸性尾气对隧道内壁的腐蚀；
　　6. 可对涂层进行二次装饰，满足不同设计要求；
　　7. 对人体无毒无害，不影响环境。

产品用途

可广泛应用于公路隧道、铁路隧道以及地铁、地下人防工程等场所的防火保护，满足各等级的防火要求。

技术指标

FRW-SH隧道防火涂料主要技术指标：执行GA98-2005《混凝土结构防火涂料》标准

施工工艺

1、基层处理要

（1）施工前，应清除隧道衬砌基层的疏松层、浮灰、浮尘、脱模剂、油污和污渍等杂物。采用长扫帚扫除，抹布擦拭，砂纸打磨等方法进行清理。

（2）基层清理完后用高压水将表面尘土清洗干净，再进行涂装施工。

（3）喷涂施工前，混凝土基体表面以无明水湿润为宜。

（4）隧道防火涂装施工层数应根据设计厚度要求确定，一般分2-3层进行涂装。

2、配料

（1）按产品说明书的要求进行配料计量，不得随意改变配合比。

（2）涂料的拌制采用机械搅拌。搅拌器具应清理干净。

（3）拌制时先投涂料干粉，然后倒入清水搅拌均匀。

（4）拌制时间应不低于20min，方可喷涂施工。

（5）喷涂施工过程中，应不时地搅拌涂料。不得向已拌制好的涂料中另外加水。

（6）拌制好的防火涂料宜在规定的时间内（1.5~2h）用完。

 3、施工方法：

 （1）涂装施工应采用专用砂浆喷涂设备，喷涂设备应能连续、均匀地把涂料喷涂到基层上。

（2）防火涂层厚度应符合设计规定，并应通过2-3次喷涂达到设计厚度。后一层涂料的施工应待前一层表干后进行，在室温下涂层喷涂施工的间隔时间宜在12h以上（涂料表面干燥的时间与气温及涂层厚度有关）。各层应粘结牢固。

（3）喷涂第一层防火涂料时，喷涂厚度宜控制在3～4mm左右，并确保第一层涂装涂料与基面粘结可靠。

（4）喷涂第二层防火涂料前，先将上层涂料润湿（不得用压力水大水浇灌）再进行涂装施工，涂装厚度应控制在3-7mm之间，确保涂层厚度。

（5）涂装施工时要喷涂均匀，无漏涂，基本无色差，无流挂、结块，喷涂面要平整。在喷涂前两层过程中对局部缺陷应及时采取措施改进，以求喷涂表面平整。

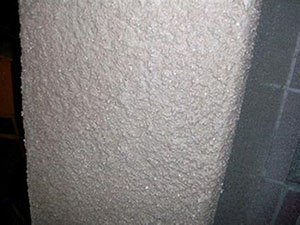

（6）喷涂施工时，喷枪的喷嘴应垂直于基面，合理调整压力、喷嘴与基面的距离。因喷涂表面不够光滑，所以在最后一次喷涂完后，立即对涂料进行手工补填、压实、修整、抹平，使涂层表面平整，并使其达到设计厚度。

（7）防火涂料施工期间及施工后的24小时内，环境温度不应低于5℃，湿度不应大于80%。在极度干燥的条件下，应创造必要的养护条件，防止涂层失水过快而开裂。

（8）隧道腰部施工应从下至上依次进行涂装施工。

（9）施工结束后，应及时将施工机具清洗干净。

（10）养护：隧道防火涂料涂层施工完后，应进行7d保湿养护，然后自然养护21d。养护期间，不得受冻，并应防止碰撞和用水冲刷。

包装、贮存与运输：

产品采用30kg内衬塑料膜外编织袋包装。

产品应放置于阴凉干燥的库房内，贮存期6个月；本品无毒、不燃、不爆，可按一般物品运输。
